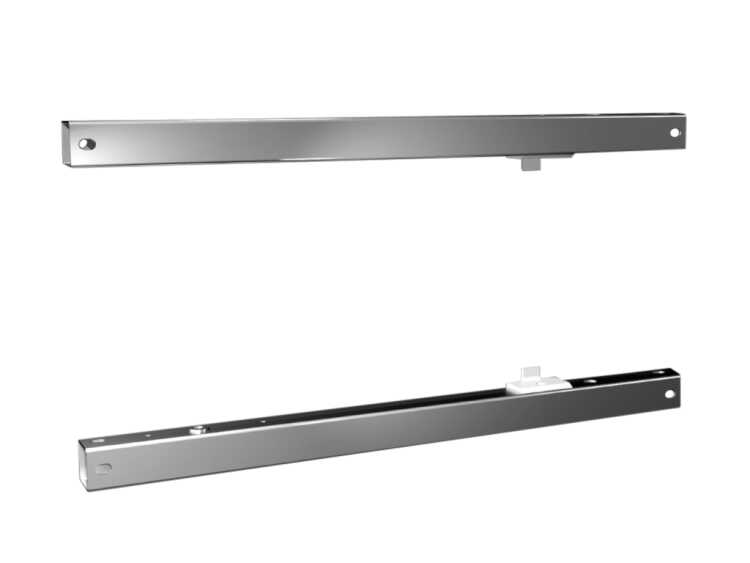

VX Einbausatz für Schwenkrahmen - klein - für Schrankbreite 600 mm

Zur Montage des Schwenkrahmens, klein, in Schrankserien AX, VX, SE oder einer Teilmontageplatte (in Verbindung mit Scharnier für Teilmontageplatte).

Einsatzgebiete:
Bei VX: Direkt am Schrankprofil in vorderster Stellung
Bei VX: In Verbindung mit System-Chassis 23 x 64 mm in der Tiefe versetzt

Material:  Stahlblech
Oberfläche: Vernickelt

Lieferumfang:

• Inkl. Befestigungsmaterial

Hinweis:

• Zur Montage an der Teilmontageplatte wird die Scharnierbefestigung 8617650 benötigt
• Zum Einbau in AX Stahlblech nur in Verbindung mit dem Einbaukit AX

Passend für:

• Gehäusetyp VX
• Gehäusetyp AX

passend in Schränke mit Breite: 600 mm

Einbaumöglichkeiten:
Direkt am Schrankprofil in vorderster Stellung
In Verbindung mit System-Chassis 23 x 64 mm in der Tiefe versetzt

Belastbarkeit: statisch (max.): 1500 N / 150 Kg
