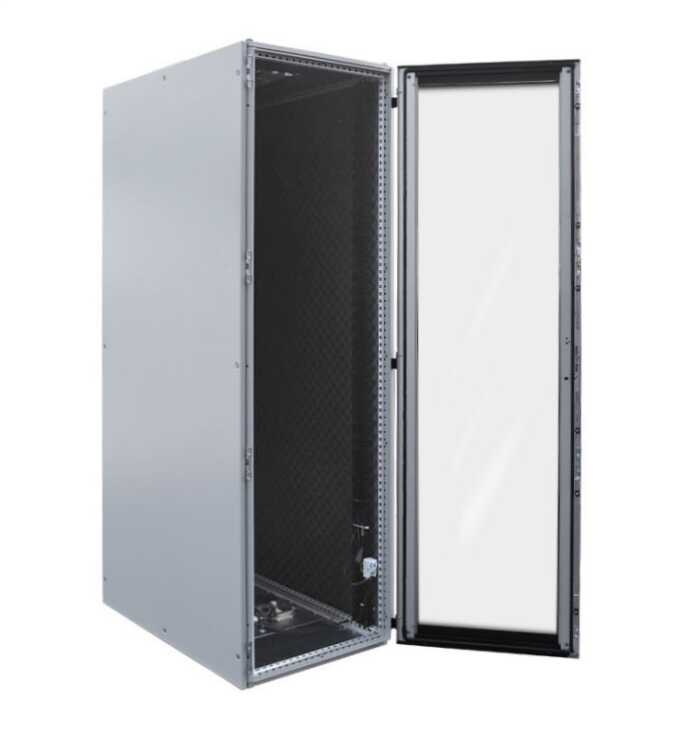

VX IT Serverschrank von RITTAL in schallgedämmter SILENCE RACK Version von IT-BUDGET komplett einsatzfertig:
- Abmessungen (BHT): 600 x 2.000 x 1.000 mm
- 19"-Montagerahmen innen mit Ausbauhöhe 42 HE
- Einbautiefe innen: ca. 900 mm
- 2 Seitenwände, verschraubt
- 1 Sichttür vorne mit Schwenkhebelgriff und Schloss
- 1 Stahlblechtür hinten mit Schwenkhebelgriff und Schloss
- 2-fach Dachlüfter (optional erweiterbar auf bis zu 6 x Dach-Lüfter + 3 x Boden-Lüfter, einblasend)
- 2-fach Boden-Lüfter, einblasend (optional erweiterbar auf bis zu 3 x Boden-Lüfter)
Schallschutz durch Innenauskleidung mit flammhemmendem Akustikschaum.
Hohe Lärmreduzierung bis zu 30dB(A) was einer Reduzierung des empfundenen Servergeräusches von bis zu 85% entspricht.
Das silenced VX IT Rack ist in dieser Akustikrack-Ausführung zur Einzelaufstellung ausgestattet mit:
- vollflächiger Innenauskleidung mit 25 mm Schalldämmschaum (Studiotechnik)
Schallabsorbierender, drei-dimensional geformter PUR-Akustikschaumstoff mit luftdurchlässig-versiegelter, schmutzunempfindlicher sowie öl- und wasserabweisender Oberfläche.
Die geprüfte Prägung des Schaumstoffs garantiert optimale Schalldämmeigenschaften in allen technischen Frequenzbereichen.
Wichtig: Schaumstoff in IT- und elektrotechnischen Umfeld unterliegt aus Sicherheitsgründen speziellen Anforderungen, die hier vollumfänglich erfüllt werden:
- Brandverhalten erfüllt Norm FMVSS 302, DIN 75 200 und ISO 3795, Brenngeschwindigkeit kleiner 100 mm/min
- Temperaturbeständigkeit: -40°C bis +100°C
- Wärmeleitfähigkeit / EN 12667: kleiner/gleich 0,040 W/(m.K) bei 10°C
- Raumgewicht PUR-Schaum / DIN EN ISO 845 25 kg/m³
Zur wirkungsvollen aber auch geräuscharmen Schrankbelüftung werden leise Spezial-Ventilatoren des österreichischen Herstellers Noctua verwendet:
- DC-Lüfter in 12 Volt Technik inkl. Netzteil für 230 Volt AC Betrieb
- Geräuschentwicklung: ca. 17,8 dB(A) (pro Lüfter, freiblasend)
- Luftdurchsatz: 107,50 qm³/h (pro Lüfter, freiblasend)
- 3-fach erhöhte Lebensdauer von 150.000 h (MTBF) gegenüber Standard Ventilatoren
- Reduzierter Stromverbrauch von nur 2 Watt pro Lüfter !
- 2 m Anschlußleitung
- inkl. Thermostat und Schukostecker
- 2 Stück Ventilatoren serienmäßig enthalten
Rahmengestell:
Vormontiertes IT-Rack, bestehend aus einem verwindungssteifen, verschweißten, allseitig symmetrischen Rahmengestell aus gewalzten, 9-fach gekanteten, geschlossenen Hohlprofilen, mit Lochung im Maßraster von 25 mm.
Rahmen mit integrierten Blindnietmuttern M6, zur schutzartgerechten Befestigung von Beschlagteilen am Profil. Alle Profilkanten abgerundet.
Horizontale Profile mit integrierter Rinne oberhalb der PU-Schaum-Dichtung zum Schutz der selbigen.
Umlaufend gleiche Profile mit zwei Montageebenen, von innen und außen zugänglich, für den platzsparenden und schnellen Innenausbau.
Vierkantlochung rundum für den Einsatz von Käfigmuttern und metrische Schrauben bis M8.
Boden:
Angeschweißter Bodenrahmen mit integrierter Verstärkung zur direkten Verschraubung des Schrankes von der Gehäuseinnenseite mit dem Untergrund.
Bodenblech, geschlossen, mehrfach geteilt, herausnehmbar und austauschbar, montiert. Dichtsatz für Bodenbleche beigefügt, Anreihdichtung (IP 55) Bestandteil der Anreihsätze.
Anreihbar nach allen Seiten. Belastbar bis 8.000 N, statisch, bis 8.000 N nach UL 2416, ca. 815 Kg
Front- und Rücktür:
Vorne Aluminiumsichttür (IP 55) mit Sichtscheibe aus 3 mm Einscheibensicherheitsglas (ESG), eingefasst in Aluminiumprofilen, vertikal silbergrau eloxiert, horizontal lackiert, RAL 9005.
Tür, mit aufgeschäumter Dichtung, dreifach scharniert, mit Stangenverschluss vierfach verriegelt. Türanschlag wechselbar, mit unverlierbaren Scharnierstiften, Türöffnungswinkel 240° bei Einzelaufstellung, 105° in Anreihung.
Stahlblechrücktür, einteilig, geschlossen (IP 55), mit geschäumter PU-Dichtung.
Rücktür, mit herausnehmbaren Türrohrrahmen mit integrierter Lochung im Maßraster von 25 mm und integrierten Hammerkopfausschnitten zur Kabelabfangung vierfach scharniert, mit mittigem Stangenverschluss vierfach verriegelt.
Türanschlag wechselbar, mit unverlierbaren Scharnierstiften, Türöffnungswinkel 240° bei Einzelaufstellung und 160° in Anreihung.
Beide Türen mit Komfortgriff für Profilhalbzylinder (30/10) mm, bestückt mit Sicherheitsschließung 3524 E.
Dachblech:
Einteiliges, geschlossenes, verschraubtes Dachblech mit umlaufend geschäumter Dichtung.
2 einsatzfertig montierte SILENCE LÜFTER (Spezifikationen siehe oben)
Montageebenen:
Schrank vormontiert mit zwei 19"-Montageebenen, vorne und hinten.
Die statische Gesamtbelastbarkeit beider Montageebenen beträgt 8.000 N, ca. 815 Kg
Dynamische Belastbarkeit (Bewegung auf Transportmodul) bis 8.000 N.
Montageebene bestehend aus Universalprofilschienen für Server-, Netzwerk- und Elektronikanwendungen, vorne und hinten, tiefenvariabel, im Maßraster von 12,5 mm, an Quertraverse oben und unten im Schrankrahmengerüst, verschraubt.
Die zölligen Montageebenen lassen sich sowohl symmetrisch, als auch asymmetrisch, seitlich versetzt, im Gehäuse positionieren. Die Realisation alternativer Befestigungsmaße 21", 23" oder für 24"-Komponenten ist ebenfalls möglich.
Profilschienen vorne und hinten, Materialstärke 2,0 mm, inklusiv zusätzlichem Lochbild nach Standard EIA 310 E.
Alle Höheneinheiten an den Profilschienen gekennzeichnet und gegenläufig durchnummeriert.
HE-Kennzeichnung beider Montageebenen zur vereinfachten Montage der Ausbaukomponenten von vorne außen und hinten innenliegend ablesbar.
Profilschienen vorne vorbereitet für die werkzeuglose Aufnahme von Kabelführungshilfen zur Organisation einer strukturierten Verkabelung in höchster Packungsdichte.
Profilschienen hinten vorbereitet zur beidseitigen Aufnahme einer Power Distribution Unit (PDU) im 1 HE Formfaktor zur Elektrifizierung des Schrankes, ohne Verbrauch an Ausbauvolumen durch die besonders platzsparende seitliche Montage zwischen Montageebene und Seitenwand im Zero-U Space.
enthalten im Lieferumfang:
Befestigungszubehör für 19"-Ausbaukomponenten bestehend aus 12 Stk. 19"-Fastener 1 HE, kontaktierend und 25 Stk. Innensechsrund-Schrauben, leitend, mit Unterlegscheiben in der Gewindegröße M5.
Potenzialausgleich/Erdung:
Alle Beplankungsteile mit automatischem Potenzialausgleich bzw. vorbereitet zur Befestigung von Erdungsbändern.
19"-Befestigungszubehör ist im Lieferumfang lose beigelegt.
Ein Potenzialausgleichsset ist im Zubehör erhältlich.
Seitenwände: Einteilige verschraubte Variante (IP 55)
QR Code:
Gedruckter QR Code auf allen Flachteilen, Dach, Wände, Türen und Typenschild, dient der eindeutigen Kennzeichnung einzelner Bestandteile, dem einfachen Abruf relevanter Produkt-Informationen und -Dokumentationen, sowie der eindeutigen Nachverfolgbarkeit dieser
Einzelteile.
Material:
Stahlblech, Aluminium
Schrankgerüst, Dach: Stahlblech 1,5 mm
Rücktür: Stahlblech 2,0 mm
Fronttür: Aluminium 1,5 mm, ESG 3,0 mm
19"-Profilschienen: Stahlblech 2,0 mm
Oberflächenausführung (Stahlblech):
Dreifache Behandlung der Oberfläche als Korrosionsschutz und zur Beständigkeit gegenüber Mineralölen, Schmierstoffen, Bearbeitungsemulsionen und Lösungsmitteln: Nanokeramische Beschichtung, Elektrophorese-Tauchgrundierung, Lackierung in RAL 7035/9005, Struktur pulverbeschichtet.
Schutzklassen:
Schutzart nach IEC 60 529 (mit montierten Seitenwänden oder in abgedichteter Anreihung): IP 55
Schutzart nach NEMA (mit montierten Seitenwänden oder in abgedichteter Anreihung): TYP12
Oberfläche:
Flachteile, Türen, Innenausbau, lackiert RAL 7035/9005
Aluminiumfronttüre, vertikal, Aluminium, silbergrau eloxiert
Aluminiumfronttüre, horizontal, Aluminium, lackiert, RAL 9005
Approbationen:
UL2416 NITW (NFPA70, NFPA75)
IEC/EN 60950 (CB Zertifikat und Report)
IEC/EN 62368 (CB Zertifikat und Report)
Optional bieten wir an
Montage-Service: Mit unserer eigenen Montageabteilung führen wir sowohl
- Vor-Montagen (Off-site Montage) zur einsatzfertigen Auslieferung von 19"-Schränken an den Verwendungsort aus,
- als auch Aufstellung und Montage der Schränke vor Ort (On-Site Montage).
- optionale Breite: 600 mm oder 800 mm
- optionale Tiefen: 600, 800, 1000 mm oder 1200 mm
- Erweiterung der aktiven Belüftung um 2, 4 oder 6 Silent-Ventilatoren
- Unterbau: Sockel oder Rollen
- Überwachung: Monitoring, Temperatur- und Feuchtigkeitsüberwachung
- Sicherheit: Zutrittskontrolle und Sicherheitsschließungen
- Dämmung: verstärkte 45 mm-Dämmung für nochmals erhöhte Schalldämmwirkung
- Fronttür: Vollblechtür statt Sichttür für zusätzliche 10% Schalldämmwirkung
