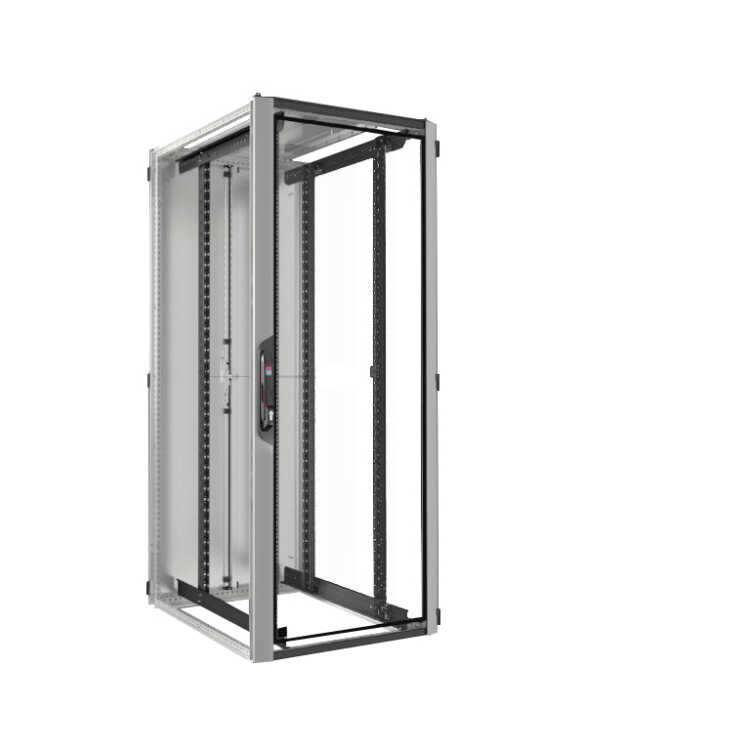

Dieser VX IT Schrank ist als Netzwerkschrank, Serverschrank oder Elektronikschrank geeignet. Er läßt sich mit optionalen Ventilatoreinheiten aktiv belüften.
Er ist mit einer Sichttür vorne ausgestattet, hinten hat er eine platzsparende geteilte Doppeltür. Er wird ohne Seitenwände ausgelifert, so daß er für eine Anreihung geeignetist, optional können Seitenteile dazubestellt werden.
Falls Sie andere Tür-Kombinationen oder weiteres Zubehör benötigen, stehen Ihnen unsere Fachberater gerne zur Verfügung.
Maße:
- Nutzhöhe innen: 42 HE
- Aussenbreite: 800 mm
- Aussentiefe: 1.000 mm
- Einbautiefe: ca. 900 mm
- Aussenhöhe: 2.000 mm
Rahmengestell:
Vormontiertes IT-Rack, bestehend aus einem verwindungssteifen, verschweißten, allseitig symmetrischen Rahmengestell aus gewalzten, 9-fach gekanteten, geschlossenen Hohlprofilen, mit Lochung im Maßraster von 25 mm.
Rahmen mit integrierten Blindnietmuttern M6, zur schutzartgerechten Befestigung von Beschlagteilen am Profil. Alle Profilkanten abgerundet.
Horizontale Profile mit integrierter Rinne oberhalb der PU-Schaum-Dichtung zum Schutz der selbigen.
Umlaufend gleiche Profile mit zwei Montageebenen, von innen und außen zugänglich, für den platzsparenden und schnellen Innenausbau.
Vierkantlochung rundum für den Einsatz von Käfigmuttern und metrische Schrauben bis M8.
Boden:
Angeschweißter Bodenrahmen mit integrierter Verstärkung zur direkten Verschraubung des Schrankes von der Gehäuseinnenseite mit dem Untergrund.
Offener Bodenrahmen, ohne Bodenbleche, wahlweise zur individuellen Bestückung mit Bodenmodulen aus dem Zubehörprogramm.
Anreihbar nach allen Seiten. Belastbar bis 18.000 N (ca. 1800 Kg), statisch, bis 15.000 N nach UL 2416.
Front- und Rücktür:
Vorne Aluminiumsichttür (IP 55) mit Sichtscheibe aus 3 mm Einscheibensicherheitsglas (ESG), eingefasst in Aluminiumprofilen, vertikal silbergrau eloxiert, horizontal lackiert, RAL 9005.
Tür, mit aufgeschäumter Dichtung, dreifach scharniert, mit Stangenverschluss vierfach verriegelt. Türanschlag wechselbar, mit unverlierbaren Scharnierstiften, Türöffnungswinkel 240° bei Einzelaufstellung, 105° in Anreihung.
Stahlblechrücktür, zweiteilig, vertikal geteilt geschlossen (IP 20), mit geschäumter PU-Dichtung. Rücktür, mit beidseitig integriertem Verstärkungsprofil dreifach scharniert, mit mittigem Stangenverschluss dreifach verriegelt.
Bedienung komplett von der Außenseite, kein Zugriff im Bereich der Ausbauten notwendig.
Türanschlag wechselbar, mit unverlierbaren Scharnierstiften, Türöffnungswinkel 240° bei Einzelaufstellung und 160° in Anreihung.
Anreihscharniere mit 180° Öffnungswinkel für Front- und Rücktür, gesondert über das Zubehörprogramm erhältlich.
Beide Türen mit Komfortgriff für Profilhalbzylinder (30/10) mm, bestückt mit Sicherheitsschließung 3524 E.
Dachblech:
Dachblech, mehrteilig, mit beidseitiger Kabeleinführung in den Eckbereichen vorne und hinten, über Bürstenleisten. Die mehrteilige Ausgestaltung ermöglicht eine Demontage des Dachbleches trotz bereits erfolgter Verkabelung, was eine deutlich vereinfachte Nach- oder
Umrüstung ermöglicht.
Montageebenen:
Schrank vormontiert mit zwei 482,6 mm (19") - Montageebenen, vorne und hinten.
Die statische Gesamtbelastbarkeit beider Montageebenen beträgt 18.000 N.
Dynamische Belastbarkeit (Bewegung auf Transportmodul) bis 10.000 N.
Montageebene bestehend aus Universalprofilschienen für Server-, Netzwerk- und Elektronikanwendungen, vorne und hinten, tiefenvariabel, im Maßraster von 12,5 mm, mit Montagewinkel oben und unten am Schrankrahmengerüst, verschraubt.
Die zölligen Montageebenen lassen sich sowohl symmetrisch, als auch asymmetrisch, seitlich versetzt, im Gehäuse positionieren.
Die Realisation alternativer Befestigungsmaße 21", 23" oder für 24"-Komponenten ist ebenfalls möglich.
Profilschienen vorne und hinten, Materialstärke 2,5 mm, inklusiv zusätzlichem Lochbild nach Standard EIA 310 E.
Alle Höheneinheiten an den Profilschienen gekennzeichnet und gegenläufig durchnummeriert.
HE-Kennzeichnung beider Montageebenen zur vereinfachten Montage der Ausbaukomponenten von vorne außen und hinten innenliegend ablesbar.
Profilschienen vorne vorbereitet für die werkzeuglose Aufnahme von Kabelführungshilfen zur Organisation einer strukturierten Verkabelung in höchster Packungsdichte.
Profilschienen hinten vorbereitet zur beidseitigen Aufnahme einer Power Distribution Unit (PDU) im 1 HE Formfaktor zur Elektrifizierung des Schrankes, ohne Verbrauch an Ausbauvolumen durch die besonders platzsparende seitliche Montage zwischen Montageebene und Seitenwand im
Zero-U Space.
Lieferumfang:
Lieferumfang inkl. praxiserprobtem Montagezubehör, wie Distanzstücken zum optionalen Anheben des Abdeckblechs, Befestigungszubehör für 19"-Ausbaukomponenten bestehend aus 12 Stk. 19"-Fastener 1 HE, kontaktierend und 25 Stk. Innensechsrund-Schrauben, leitend, mit
Unterlegscheiben in der Gewindegröße M5.
Potenzialausgleich/Erdung:
Alle Beplankungsteile mit automatischem Potenzialausgleich bzw. vorbereitet zur Befestigung von Erdungsbändern.
19"-Befestigungszubehör ist im Lieferumfang lose beigelegt.
Ein Potenzialausgleichsset ist im Zubehör erhältlich.
Seitenwände:
Seitenwände nicht im Lieferumfang enthalten.
Einteilige verschraubte Variante (IP 55), wie auch horizontal geteilte und vertikal geteilte, scharnierte Variante (IP 20) über das Zubehörprogramm erhältlich.
QR Code:
Gedruckter QR Code auf allen Flachteilen, Dach, Wände, Türen und Typenschild, dient der eindeutigen Kennzeichnung einzelner Bestandteile, dem einfachen Abruf relevanter Produkt-Informationen und -Dokumentationen, sowie der eindeutigen Nachverfolgbarkeit dieser
Einzelteile.
Material:
Schrankgerüst, Dach: Stahlblech 1,5 mm
Rücktür: Stahlblech 1,5 mm
Fronttür: Aluminium 1,5 mm, ESG 3,0 mm
19"-Profilschienen: Stahlblech 2,5 mm
Oberflächenausführung (Stahlblech):
Dreifache Behandlung der Oberfläche als Korrosionsschutz und zur Beständigkeit gegenüber Mineralölen, Schmierstoffen, Bearbeitungsemulsionen und Lösungsmitteln:
Nanokeramische Beschichtung, Elektrophorese-Tauchgrundierung, Lackierung in RAL 7035/9005, Struktur pulverbeschichtet.
Schutzklassen:
Schutzart nach IEC 60 529 (mit montierten Seitenwänden oder in abgedichteter Anreihung): IP 20
Schutzart nach NEMA (mit montierten Seitenwänden oder in abgedichteter Anreihung): TYP12
Oberfläche:
Flachteile, Türen, Innenausbau, lackiert RAL 7035/9005
Aluminiumfronttüre, vertikal, Aluminium, silbergrau eloxiert
Aluminiumfronttüre, horizontal, Aluminium, lackiert RAL 9005
Approbationen:
UL2416 NITW (NFPA70, NFPA75)
IEC/EN 60950 (CB Zertifikat und Report)
IEC/EN 62368 (CB Zertifikat und Report)
Hersteller: Rittal GmbH & Co. KG
