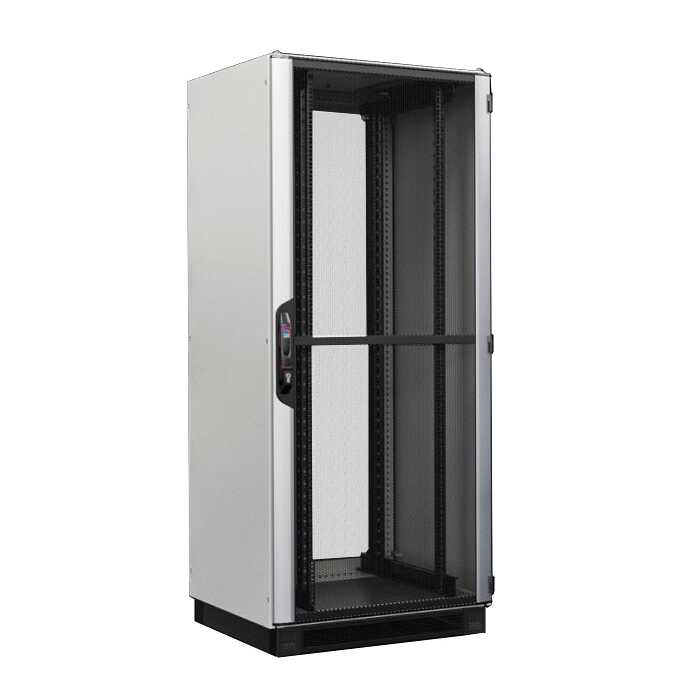

19"-Serverschrank VX IT von RITTAL - 42 HE - 800x1000 mm - perforierte Türen - Seitenwände - Sockel - Zubehör - lichtgrau

Artikelnummer: 295309166

HAN (Herst.Art.nr.): 5309.166

Warengruppe: 1. 19"-Standschränke

EAN: 4028177945128

IT-BUDGET GmbH ist RITTAL Fachhandels- und Montage-Partner:
Sie erhalten bei uns das gesamte Lieferprogramm des Herstellers, Vormontagen und Sonderartikel sowie Sonderkonditionen für Projekte.

Kategorie: 19"-Standschränke


ab 1.578,81 €

inkl. 19% USt. , zzgl. Versand (Spedition Standard)

UVP des Herstellers: 1.672,84 €
(Sie sparen 5.62%, also 94,03 €)
Lieferbar in:

ca.: 6 - 7 Werktage



RITTAL Lüftereinheiten Schränke 800 mm breit

Jetzt mit 10% Rabatt gleich die Aktiv-Lüftereinheit mitbestellen - der Rabatt ist nur gültig, bei Kauf der Lüftereinheit zusammen mit einem RITTAL Standschrank, daher am besten gleich jetzt und hier sparen:

  • Für eine GERÄUSCHREDUZIERTE aktive Belüftung der Serverschränke/Netzwerkschränke vom Typ VX IT oder TS IT.
    Zum Einsatz in dem im Dachblech integrierten Ausschnitt.
    Verringert die Lärmentwicklung gegenüber den Original-Ventilatoren hocheffektiv um über 50%!

    Passend für Schrankgrundmaße:

    Im TS IT mit B x T (mm): 800 x 800 / 800 x 1000 / 800 x 1200 mm
    Im TE 8000 mit B x T (mm): 600 x 600 / 600 x 800 / 600 x 1000 / 800 x 600 / 800 x 800 / 800 x 1000 mm

    - Temperaturbereiche: Betrieb (Umgebung): 5 °C - 55 °C
    - Anzahl vormontierter Ventilatoren: 6
    - Gehäuse-Farbe: RAL 7035
    - Bemessungsbetriebsspannung: 250 V AC/-/-
    - Abmessungen:
    Breite: 340 mm
    Höhe: 59 mm
    Tiefe: 550 mm

    Lieferumfang:

    • Lüftereinheit
    • 6 SILENT Ventilatoren mit diesen Spezifikationen:
    • Typ: Axial-Lüfter
      Modell: Kugellager
      Geräuschpegel: 28 dB (freiblasend pro Lüfter)
      Temperatur, max. -10 ... +70 °C

      Elektrische Werte
      - Spannung AC: 230 V~
      - Leistung: 14,00 W
      - Strom: 0,070 A

       Maße:
       Länge: 120 mm
       Luftleistung: 93 m³/h pro Ventilator
       Breite: 120 mm
       Höhe: 38 mm

      Ausführung
      Drehzahl: 1900 U/min
      Luftstrom: 54,7 CFM

      Anschlüsse / Schnittstellen
      Anschluss: Steckkontakt

    • 1 Temperaturregler
    • 3 m Anschlusskabel mit SCHUKO-Stecker
    • Befestigungsmaterial
    Hinweis:
    Zum Einsatz in dem im Dachblech integrierten Ausschnitt.
Gesamtpreis

19"-Schrank VX IT preisgünstig vormontiert mit Seitenteilen, Sockel und umfangreichem Montage- und Verkabelungs-Zubehör, geeignet als  klassischer Serverschrank in Einzel- oder Reihenaufstellung.

Maße:
- Nutzhöhe innen: 42 HE
- Aussenbreite: 800 mm
- Aussentiefe: 1.000 mm
- Einbautiefe: ca. 900 mm
- Aussenhöhe: 2.100 mm inkl. Sockel

Rahmen:
Vormontiertes IT-Rack, bestehend aus einem verwindungssteifen, verschweißten, allseitig symmetrischen Rahmengestell aus gewalzten, 9-fach gekanteten, geschlossenen Hohlprofilen, mit Lochung im Maßraster von 25 mm.
Rahmen mit integrierten Blindnietmuttern M6, zur schutzartgerechten Befestigung von Beschlagteilen am Profil. Alle Profilkanten abgerundet.
Horizontale Profile mit integrierter Rinne oberhalb der PU-Schaum-Dichtung zum Schutz der selbigen.
Umlaufend gleiche Profile mit zwei Montageebenen, von innen und außen zugänglich, für den platzsparenden und schnellen Innenausbau.
Vierkantlochung rundum für den Einsatz von Käfigmuttern und metrische Schrauben bis M8.

Boden:
Angeschweißter Bodenrahmen mit integrierter Verstärkung zur direkten Verschraubung des Schrankes von der Gehäuseinnenseite mit dem Untergrund.
Bodenrahmen vorkonfiguriert mit einteiligem, geschlossenem Bodenmodul als Sichtblende in vorderster Einbaulage.
Weitere Bodenmodule oder Funktionsbaugruppen nachrüstbar über das Zubehörprogramm.

Sockel:
Grundschrank bereits ausgerüstet mit vormontiertem, 100 mm hohen VX-Sockelsystem. Sockeleckstücke und Sockelblenden seitlich, geschlossen, bereits vormontiert.
Front- und rückseitige Sockelblende, belüftet, sind dem Lieferumfang zur nachträglichen, werkzeuglosen Montage beigefügt.
Dies ermöglicht den vereinfachten Transport zum Einsatzort mittels Hubwagen oder Gabelstapler.

Anreihbar nach allen Seiten.

Belastbar bis 15.000 N (entspricht ca. 1.500 Kg), statisch, bis 12.000 N (entspricht ca. 1.200 Kg) nach UL 2416.

Front- und Rücktür:
Vorne Aluminiumstahlblechtür, belüftet, mit perforiertem Stahlblech-Inlett, mit 85 % freier Belüftungsfläche, eingefasst in Aluminiumprofilen, vertikal silbergrau eloxiert, horizontal lackiert, RAL 9005.
Tür dreifach scharniert, mit Stangenverschluss vierfach verriegelt.
Türanschlag wechselbar, mit unverlierbaren Scharnierstiften, Türöffnungswinkel 240° bei Einzelaufstellung, 105° in Anreihung.

Stahlblechrücktür, zweiteilig, vertikal geteilt, belüftet.
Perforierte Fläche mit 85 % freier Belüftungsfläche.
Rücktür, mit beidseitig integriertem Verstärkungsprofil dreifach scharniert, mit Stangenverschluss dreifach verriegelt.
Türanschlag wechselbar, mit unverlierbaren Scharnierstiften, Türöffnungswinkel 240° bei Einzelaufstellung und 160° in Anreihung.
Anreihscharniere mit 180° Öffnungswinkel für Front- und Rücktür, gesondert über das Zubehörprogramm erhältlich.
Beide Türen mit Komfortgriff für Profilhalbzylinder (30/10) mm, bestückt mit Sicherheitsschließung 3524 E.

Dachblech:
Dachblech, mehrteilig, mit beidseitiger Kabeleinführung in der gesamten Schranktiefe, über Bürstenleisten.
Die mehrteilige Ausgestaltung ermöglicht eine Demontage des Dachbleches trotz bereits erfolgter Verkabelung, was eine deutlich vereinfachte Nach- oder Umrüstung
ermöglicht.
Dach inkl. verdecktem Ausbruch zur Aufnahme einer Lüftereinheit zur aktiven Belüftung.
Zur Unterstützung einer passiven Belüftung lässt sich das Deckblech wahlweise mittels Bolzen auf Distanz setzen.

Montageebenen:
Schrank vormontiert mit zwei 19"- Montageebenen, vorne und hinten.
Die statische Gesamtbelastbarkeit beider Montageebenen beträgt 15.000 N.
Dynamische Belastbarkeit (Bewegung auf Transportmodul) bis 10.000 N.

Montageebene bestehend aus Universalprofilschienen für Server-, Netzwerk- und Elektronikanwendungen, vorne und hinten, tiefenvariabel, im Maßraster von 15 mm,
an Tiefenstrebe oben und unten im Schrankrahmengerüst, verschraubt.

Die zölligen Montageebenen lassen sich sowohl symmetrisch, als auch asymmetrisch, seitlich versetzt, im Gehäuse positionieren.
Die Realisation alternativer Befestigungsmaße 21", 23" oder für 24"-Komponenten ist ebenfalls möglich.

Profilschienen vorne und hinten, Materialstärke 2,0 mm, inklusiv zusätzlichem Lochbild nach Standard EIA 310 E.
Alle Höheneinheiten an den Profilschienen gekennzeichnet und gegenläufig durchnummeriert.
HE-Kennzeichnung beider Montageebenen zur vereinfachten Montage der Ausbaukomponenten von vorne außen und hinten innenliegend ablesbar.
Profilschienen vorne vorbereitet für die werkzeuglose Aufnahme von Kabelführungshilfen zur Organisation einer strukturierten Verkabelung in höchster Packungsdichte.
Profilschienen hinten vorbereitet zur beidseitigen Aufnahme einer Power Distribution Unit (PDU) im 1 HE Formfaktor zur Elektrifizierung des Schrankes, ohne Verbrauch an Ausbauvolumen durch die besonders platzsparende seitliche Montage zwischen Montageebene und Seitenwand im Zero-U Space.

Lieferumfang:
Lieferumfang inkl. praxiserprobtem Montagezubehör, wie

  • Distanzstücken zum optionalen Anheben des Abdeckblechs
  • 4 Nivellierfüßen
  • 4 Kabelabfangschienen
  • Kombinationsschiene aus C-Profilschienen und Hammerkopfschiene zur Kabelabfangung, zur Montage wahlweise auf der
  • inneren oder äußeren Befestigungsebene
  • 10 Kabelführungsbügel in Metallausführung, 125x65 mm
  • Befestigungszubehör für 19"-Ausbaukomponenten bestehend aus 12 Stk. 19"-Fastener 1 HE, kontaktierend und 25 Stk. Innensechsrund-Schrauben, leitend, mit
  • Unterlegscheiben in der Gewindegröße M5.

Potenzialausgleich/Erdung:
Alle Beplankungsteile mit automatischem Potenzialausgleich bzw. vorbereitet zur Befestigung von Erdungsbändern.

19"-Befestigungszubehör ist im Lieferumfang lose beigelegt.
Ein Potenzialausgleichsset ist im Zubehör erhältlich.

Seitenwände:
Beidseitig einteilige, verschraubte Seitenwände, Variante (IP 55), wie auch horizontal geteilte und vertikal geteilte, scharnierte Variante (IP 20) im Lieferumfang enthalten, optionale Innenverriegelung über das Zubehörprogramm erhältlich.

QR Code:
Gedruckter QR Code auf allen Flachteilen, Dach, Wände, Türen und Typenschild, dient der eindeutigen Kennzeichnung einzelner Bestandteile, dem einfachen Abruf relevanter Produkt-Informationen und -Dokumentationen, sowie der eindeutigen Nachverfolgbarkeit dieser Einzelteile.

Material:
Schrankgerüst, Dach: Stahlblech 1,5 mm
Rücktür: Stahlblech 1,5 mm
Fronttür: Aluminium 1,5 mm, ESG 3,0 mm
19"-Profilschienen: Stahlblech 2,0 mm

Oberflächenausführung (Stahlblech):
Dreifache Behandlung der Oberfläche als Korrosionsschutz und zur Beständigkeit gegenüber Mineralölen, Schmierstoffen, Bearbeitungsemulsionen und Lösungsmitteln:
Nanokeramische Beschichtung, Elektrophorese-Tauchgrundierung, Lackierung
in RAL 7035/9005, Struktur pulverbeschichtet.

Schutzklassen:
Schutzart nach IEC 60 529: IP 20
Schutzart nach NEMA (mit montierten Seitenwänden oder in abgedichteter Anreihung): TYP12

Oberfläche:
Flachteile, Türen, Innenausbau, lackiert RAL 7035/9005
Aluminiumfronttüre, vertikal, Aluminium, silbergrau eloxiert
Aluminiumfronttüre, horizontal, Aluminium, lackiert, RAL 9005
Aluminiumfronttüre, Stahlblech Inlett, lackiert, RAL 9005

Approbationen:
UL2416 NITW (NFPA70, NFPA75)
IEC/EN 60950 (CB Zertifikat und Report)
IEC/EN 62368 (CB Zertifikat und Report)

Hersteller: Rittal GmbH & Co. KG


IT-BUDGET GmbH ist seit über 10 Jahren RITTAL Fachhandelspartner: Gerne beraten wir Sie zum passenden RITTAL-Schrank und sinnvollem Zubehör.

Nutzen Sie unseren kostengünstigen Montage-Service
Mit unserer eigenen Montageabteilung führen wir sowohl
- Vor-Montagen (Off-site Montage) zur einsatzfertigen Auslieferung von 19"-Schränken an den Verwendungsort aus,
- als auch Aufstellung und Montage der Schränke vor Ort (On-Site Montage).




Abbildungen können optionales, kostenpflichtiges Zubehör zeigen.

HE-Planer free download


Farbe: lichtgrau RAL 7035
Höhe in HE: 40 - 43 HE
Breite in mm: 800 mm
Tiefe in mm: 1.000 mm
Art Fronttür: Perforierte Tür
Art Rücktür/-wand: Perforierte Doppeltür
Montageort: Standmontage
IP Schutzgrad: IP 20
zerlegt/zerlegbar: nicht zerlegbar
Sockel: inkl. Sockel
Seitenwände: mit 2 Seitenwänden
Artikelgewicht: 161,50 Kg
